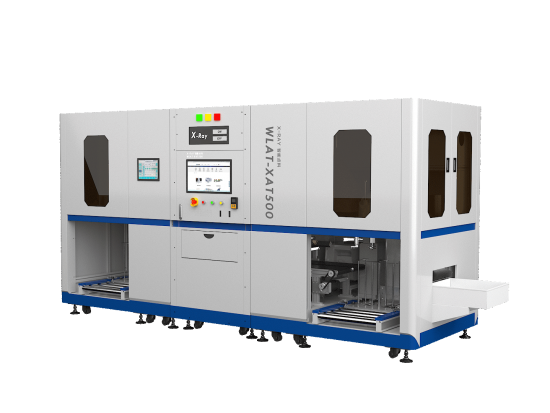

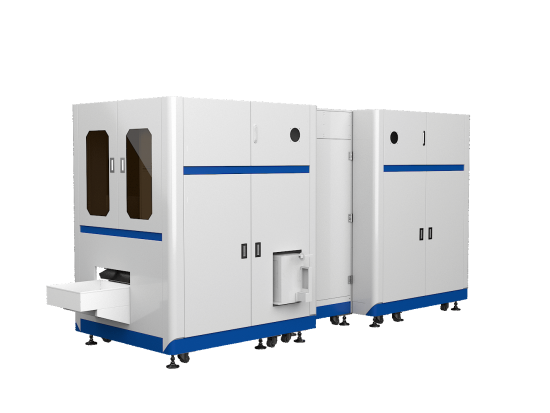

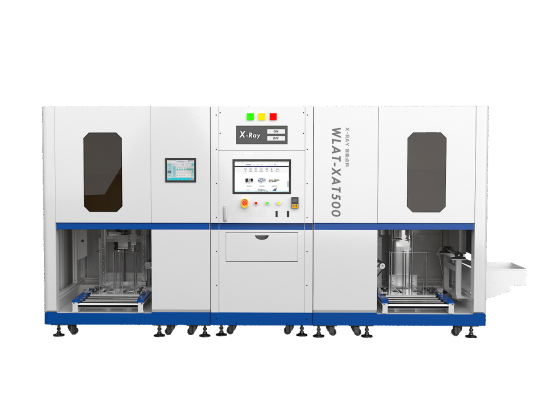

X線SMT部品カウンター（全自動）

型番：WLAT-XMT500

7 ～ 15 インチの材料と互換性があり、X 線イメージング技術を使用して、材料は高速計数のために検査され、計数結果は材料の R-ID に直接バインドされ、オンラインでユーザーシステムにアップロードしたり、オフラインで印刷したりすることができます。 -ラベルを数えます。全自動でローディング、計数、ラベル貼り、二重チェック、排出を行います。

今すぐお問い合わせくださいダウンロード

X線インテリジェント計数ソリューション

材料の「在庫」問題に対する正確かつ効率的なソリューション

高い正確性
計数精度99.99%。
柔軟な導入
サイトの変更を必要としない柔軟な導入
無駄のない経営
システムは任意の WMS/ERP/MES システムにドッキング可能

1、AGVドッキングキャッシュビン

AGV は材料トレイをローディングキャッシュビンに置きます。
2、自動ロード
グリッパージョーがトレイをコンベアラインに運びます。
3、自動材料計数
自動計数のためにトレイを X 線計数エリアに送り込みます。

4、自動ラベル付け
その後、自動的にラベル作成に転送されます。顧客ラベルの印刷と自動ラベル付け。
5、自動審査
レビューの結果が不適格の場合は、合格した場合はダウンカマーに送信されます。合格しない場合は、NG ポートへの送信が拒否されます。フォークコンベアが材料トレイを下部の材料ステーションに輸送します。
6、自動給餌
自動アンロード。AGV トロリーによってキャッシュビンから輸送されます。倉庫/生産ライン。

機能的特徴

7～15インチの素材、高さ8mm～70mmをサポートします。

l システムは、WMS、ERP、MES などと接続できます。

混合ロードモードをサポートしており、7 インチに 2 つのトレイ、13 インチに 1 つのトレイを配置できます。

オンライン注文と完全に互換性があり、プリンターに接続してオフライン印刷をサポートできます。

99.99% の精度で材料を数えることができるため、倉庫の最後まで材料の正確性を確保でき、材料の使用と損失を無駄なく管理できます。

操作は簡単で、1人でも操作できます。

リーンリールカウンター

適用範囲

SMT 業界向けの幅広い電子部品の自動保管と投入 (7 ～ 13 インチのパレットに対応)

パラメーター	X線SMT部品カウンター（全自動）
統合システム	システムは、WMS、ERP、MES などと統合できます。
互換性材料	直径: 7-15 または平らな状態で同じサイズの材料。高さ:5mm~70mm
効率	780 リール/時 (混合積載モード)
正確さ	99.99% (MIN 検出可能 01005)
X線構成	139μmの17インチフラットパネル検出器。VJ電源 80KV/100W
電源	AC220V(10A)
空気圧	0.5MPaのクリーンな圧縮空気（海外のお客様は現地の実際の電源電圧に応じてカスタマイズ可能）
寸法 (長さ幅高さmm)	433013202050
読み込みと荷降ろし中	120 リールのローディングバッファ。120リールアンロードバッファ
シリーズ構成	自動セキュリティアクセスゲート; 放射線量：国家基準より良好 ≤1uSv/hr
他の	オンライン素材ポイント機能に対応、プリンター接続も可能、1000W産業用カメラ内蔵、オフラインラベル貼付でミスを防ぎます。
